<2013년 3월>
연삭숫돌 문제. 연삭숫돌의 자생작용이란 입자의 결합도가 높아 입자가 떨어져 나가지않고 계속 붙어서 마모되는현상 즉 글레이징을 의미하며 이럴때는 드레싱으로 날을 세워준다. 선택(1번) 정답(1번)
기억상의 나사마이크로 미터로 수나사의 유효지름을 측정한다했으니 선택(3번) (정답3번)
초경합금 생각보다 많이 나온다초경합금은 W Ti Ta 등의 탄화물분말을 Co나 Ni분말과 혼합하여 프레스로 성형한후 1400C이상의 고온에서 소결한것으로 알고있다. 선택(2번) 정답(2번)
아주아주 쉬운문제이지만 약간 햇갈릴수도 있는게 우선 수용성유는 물과 혼합하여 사용한다는것 과 유화유또한
광유에 비눗물을 혼합하여 사용하는것이므로 둘중하나를 했갈릴수도있다 하지만 선택은 (4번) 정답(4번)
선반의 규격은 기본적으로 몸체가되는 베드의 길이를 기준으로 한다 베드는 선반의 몸체임으로 베드의 길이가 길수록 가공할수있는 일감의 부피가 커진다 선택(3번) 정답(2번)
<오답>
아니었다 선반의 규격은 깎을수 있는 일감의 최대지름으로 계산한다
처음보는 문제 24구멍의 직접분할판을 사용하여 분할한다니까 선택(2번) 정답(2번)

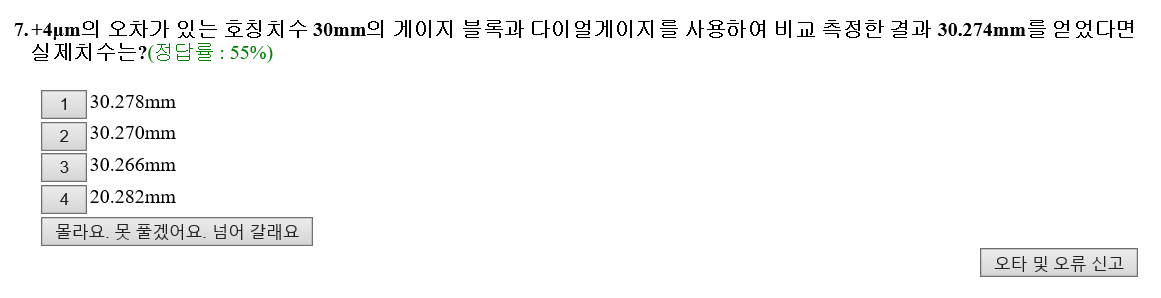

블록게이지 문제 +오차범위 4μm 이므로 30.278mm 선택(1번) 정답(1번)
거의 공짜문제 이므로 이런문제에서 점수를 내줘야한다. 하지만 넷다 정답인거같다.. 무릎을 굽히면 무리가 갈수있으므로 선택(4번) 정답(4번)
구성인선은 선반작업중에 발생하는 문제다 방치책으로는 바이트의경사각을 높게할것 절삭속도를 빠르게할것
절삭깊이를 얕게할것 절삭유를 사용할것. 절삭깊이를 깊게하면 안되므로 선택(1번) 정답(1번)
안전수칙문제는 난이도가 下문제이다 스패너의 손잡이는 짧게하면 안된다. 선택(4번) 정답(4번)
광택과 다듬는 작업의 경우 액체와 입자를 이용한 가공을 기억하므로 선택(3번) 정답(2번)
<오답>
전기도금은 음극의 모재에 양극의 금속을 씌우는 작업이지만
밀링머신의 호수에따른 크기를 묻는 문제 니형 밀링머신은 150mm증가마다 1번씩 테이블전후이송량은 50mm마다 1번씩 커진다. 400mm 200mm 이면 선택(3번) (1번)
<오답>
그냥 1번 외우기.
기어를 절삭하는 공작기계는 기어호빙이라 부른다 선택(1번) 정답(1번)
수퍼피니싱이란 공작물에 눈이 고운 숫돌을 올려 다듬는 방법으로 정도가 매우높다. 입도가 작은 숫돌을 사용할거같으므로 선택(4번) 정답(4번)
임이의 각도를 회전시킬수있는머신은 만능밀링머신으로 선택(2번) 정답(2번)

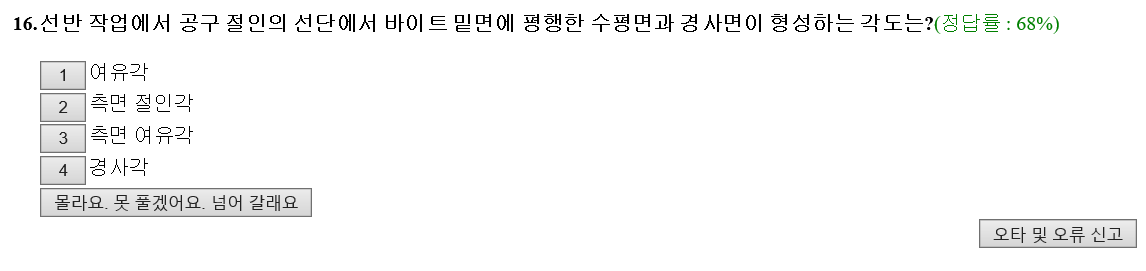

바이트 밑면에 평행한 수평면과 경사면이 형성하는 각도는 여유각 or 경사각 고민되지만 정답(1번) 정답(4번)
<오답>
경사면이 형성하는 각도이니까 경사각.

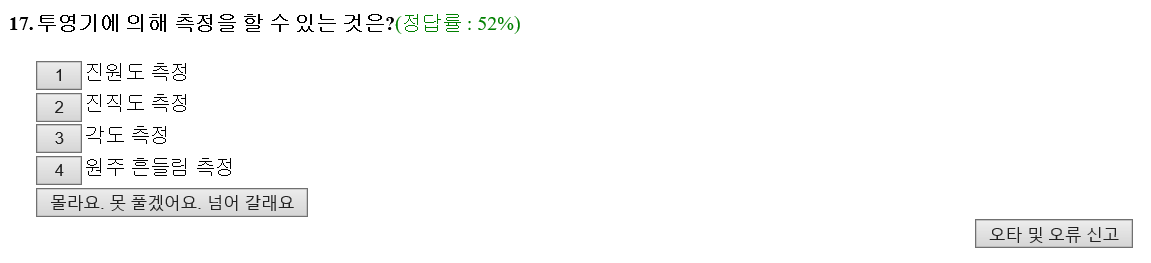

투영기 란 물체를 스크린상에 띄워 그 형체나 치수를 측정 검사하는 광학기기 선택(1번) 정답(3번)
<오답>
물체 형상의 치수를 측정하므로 길이 각도 등 단순한것을 생각하자.
드릴작업의 볼트머리에 접하는 면을 뚫는것은 스폿페이싱이다 선택(2번) 정답(2번)
여러가지 측정기를 외웠지만 선택지에 아는 측정기가없다. 나사의 피치나 반각 유효지름을 측정하는것
선택(4번) 정답(1번)
광학적으로 측정은 크기를 배로 늘리는것을 의미 현미경의 배율측정과 연결하여 생각하자.
센터리스 연삭기는 연삭가공의 종류중 하나로 내면연삭기의 종류로 포함된다 센터가 필요하지않고 사용자의 숙련도를 요구하지않을 만큼 사용이 쉽다 긴축의 연삭이 가능하고 긴홈의 연삭은 불가능하다 대형중량물 또한 연삭할수없다
선택(2번) 정답(2번)
16/20 =80점
---------------------------------------------------------------------------------------------------------------------------------
<2013년 8월>
칩의 두께를 생각하면 절삭의 깊이를 생각할수있다 절삭깊이를 깊게 가공하면 그만큼의 공구에 무리가 가므로 수명단축으로 이어질수있다. 선택(4번) 정답(4번)
테이블 1분간 이송량 의 공식은 f=fz x Z x N 을 사용한다 N의 회전수를 구해야하는 공식은 절삭속도와 지름이 주어졌으므로 N=πd / 1000V 공식을 이용하여 구해주자 그러면 N=318 fz=0.1 Z=10 이므로 f=0.1 x 10 x 318 정답은 318이다
선택(2번) 정답(2번)
선반 가공의 다듬질 표면에 영향을 주는것은 다양하다 절삭속도가 클수록 표면이 매끈해지고 경사각이 높을수록 거칠기가 좋아진다 노즈반지름은 아닌거같다 선택(4번) 정답(1번)
<오답>
나사탭이나 밀링 커터 등의 플랭크( flank ) 절삭에 사용하는 특수 선반으로 릴리프면 절삭 선반( relieving lathe )이라고 한다. 표면거칠기에는 영향이 없는거같다.
각도가 크고 길이가 짧은 테이퍼 절삭은 심압대의 편위방법이 적당하다 선택(1번) 정답(4번)
<오답>
기사책에는 따로히 설명이 기입되지않았다 길이가 짧은테이퍼는 복식공구대라는것을 꼭 기억하자!
나사의 피치가 8 눈금이 100등분 으로 30mm를 26mm로 가공 100/8 x (30-26) 으로 해보았더니 50이 나왔다.
선택(5번)
<오답>
L=n x p 공식을 사용해야한다 피치 8눈금의 100등분이면 0.08 이다 거기에 (30-26) 인 4만큼을 가공하려면 0.08 x 4 라는데 0.32이 나온다 나도잘 몰것다.
선반의 새들을 고정시켜 처짐과 휨을 방지하는것은 방진구이다 선택(3번) 정답(3번)
삼침법의 나사 13년 1회차에 나온문제이다 유효지름을 측정하는 것으로 생각하여 선택(2번) 정답(2번)
센터리스 연삭의 이송속도공식은 처음보았다 2번과 3번이 햇갈리는데 선택(1번) 정답(4번)
<오답>
정답은 4번이란다 외워두기!

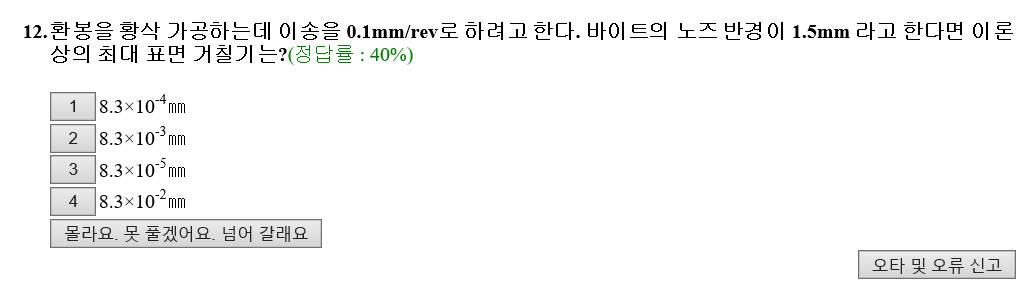

선반 가공면의 표면거칠기공식 또한 처음 보았다 틀려도 공식 자체를 외우는것을 권장 선택(4번) 정답(1번)
<오답>
정답은 1번이란다 외워두기!
분명히 몇번 보았던 문제이고 손으로 잡는다는 선택지가 있는문제였다 가공중 손으로 가공물을 잡는 행위는 위험하므로 절대 행해선 안된다. 선택(4번) 정답(4번)
래핑은 맞다 비트리 파이드(V)는 연삭숫돌의 결합제의 종류중 하나이다 작은 진동으로 가공하는법은 슈퍼피니싱의 가공법으로 알고있다 선택(2번) 정답(2번)
양 숫돌차의 입도를 구지 항상 같게해야하는가? 선택(4번) 정답(4번)

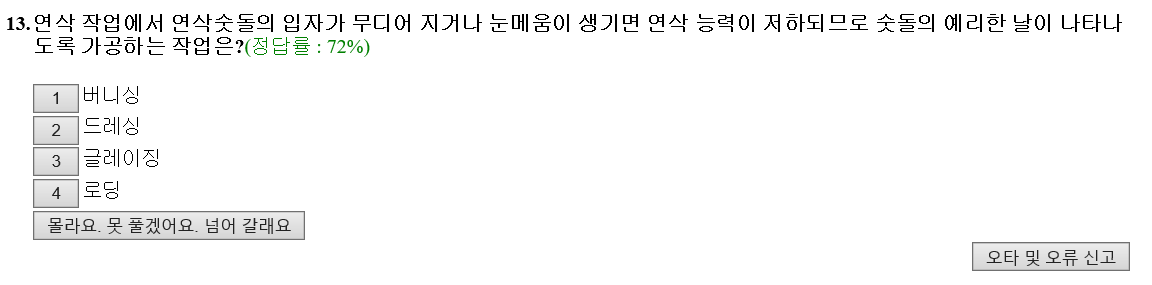

눈메움 과 로딩같은 문제가 발생시에는 드레싱으로 입자를다듬어 예리하게해준다 선택(2번) 정답(2번)
드릴을 안내하는것은 처음보았다 선택(3번) 정답(1번)
<오답>
좁은 날로 드릴을 안내하는역할을 하는것은 '마진' 이다 외워두기!

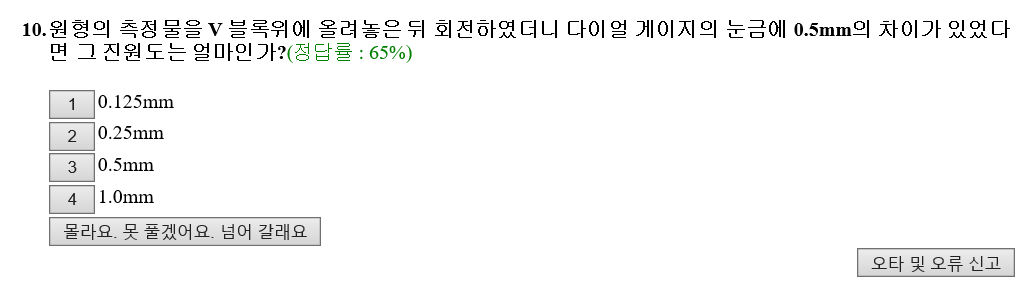

다이얼게이지의 눈금변위량은 1.1 선택(1번) 정답(4번)
<오답>
아무래도 다이얼 게이지의 눈금 변위량은 2배를 생각해야겠다.
단순함을 생각하자 선택(4번) 정답(4번) 나중에도 나올수있으니 꼭 외워두기!
여담이지만 밀링머신의 구조를 묻는문제의 정답은 대부분 '새들' 이었다 선택(1번) 정답(3번)
<오답>
밀링머신에서 T홈하면 테이블 테이블하면 T홈 외워두기!

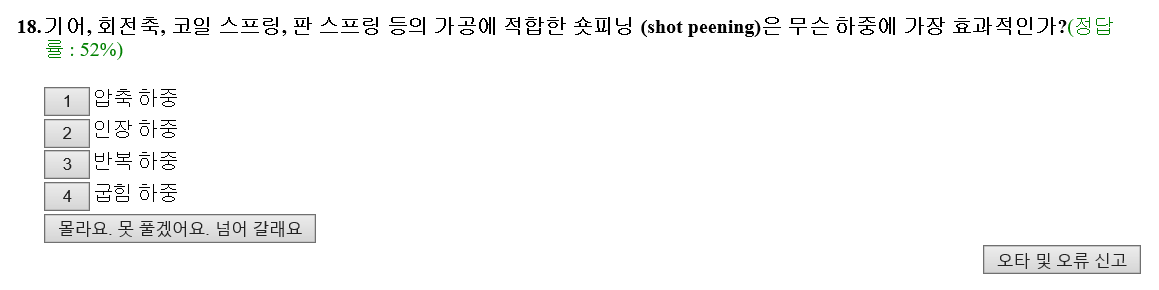

기어와 회전 코일 등을 생각해보면 굽힘에 가깝다는 생각이 든다 선택(4번) 정답(3번)
<오답>
딱히 반복하중에 대한 내용은 찾기 힘들다 일반적으로 숏피닝은 스프링 코일 회전축 기어 등을 가공할때 사용하며
이런것들의 공통점은 굽힘이 아닌 반복적인것임을 생각하자.

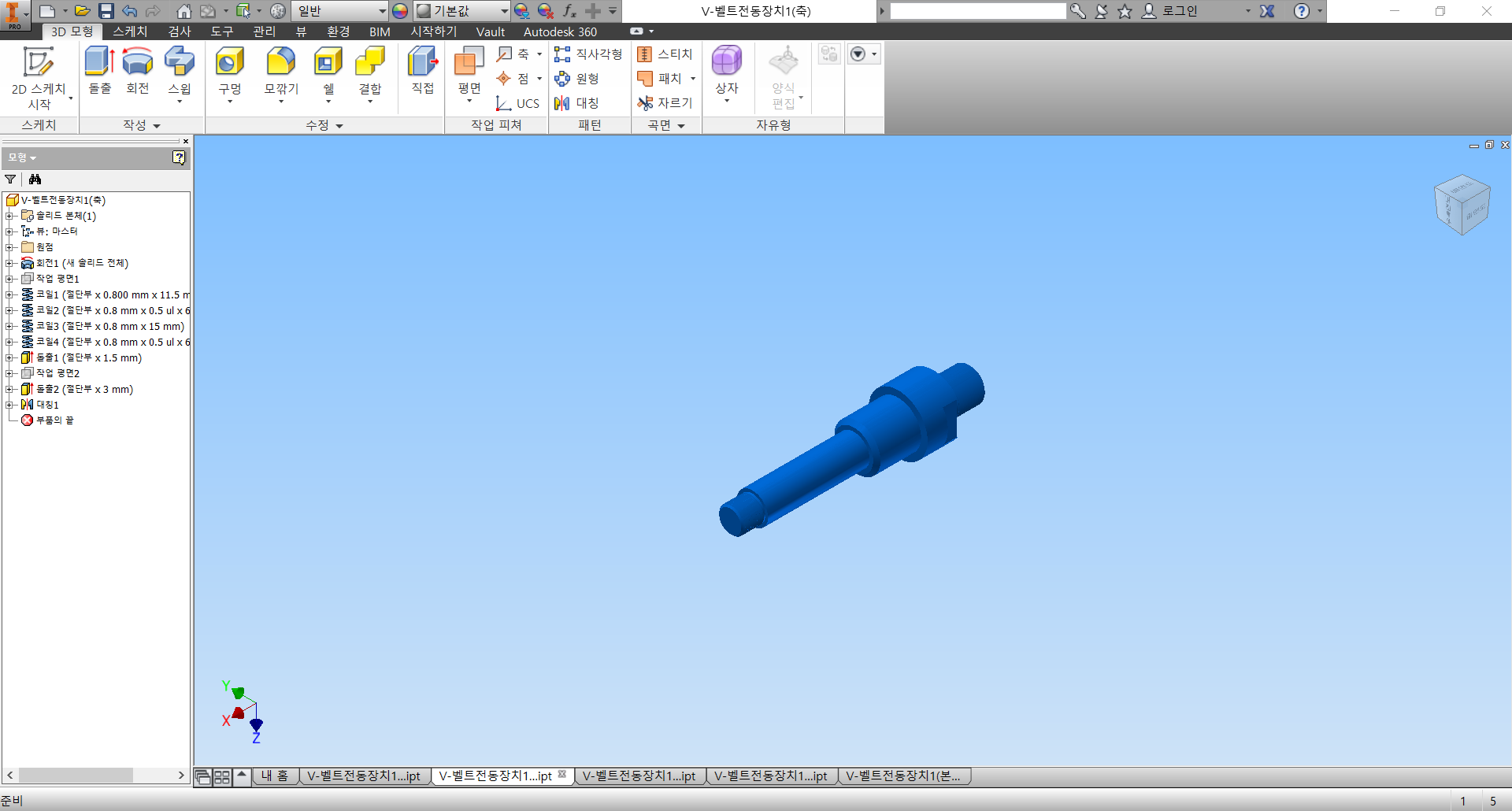

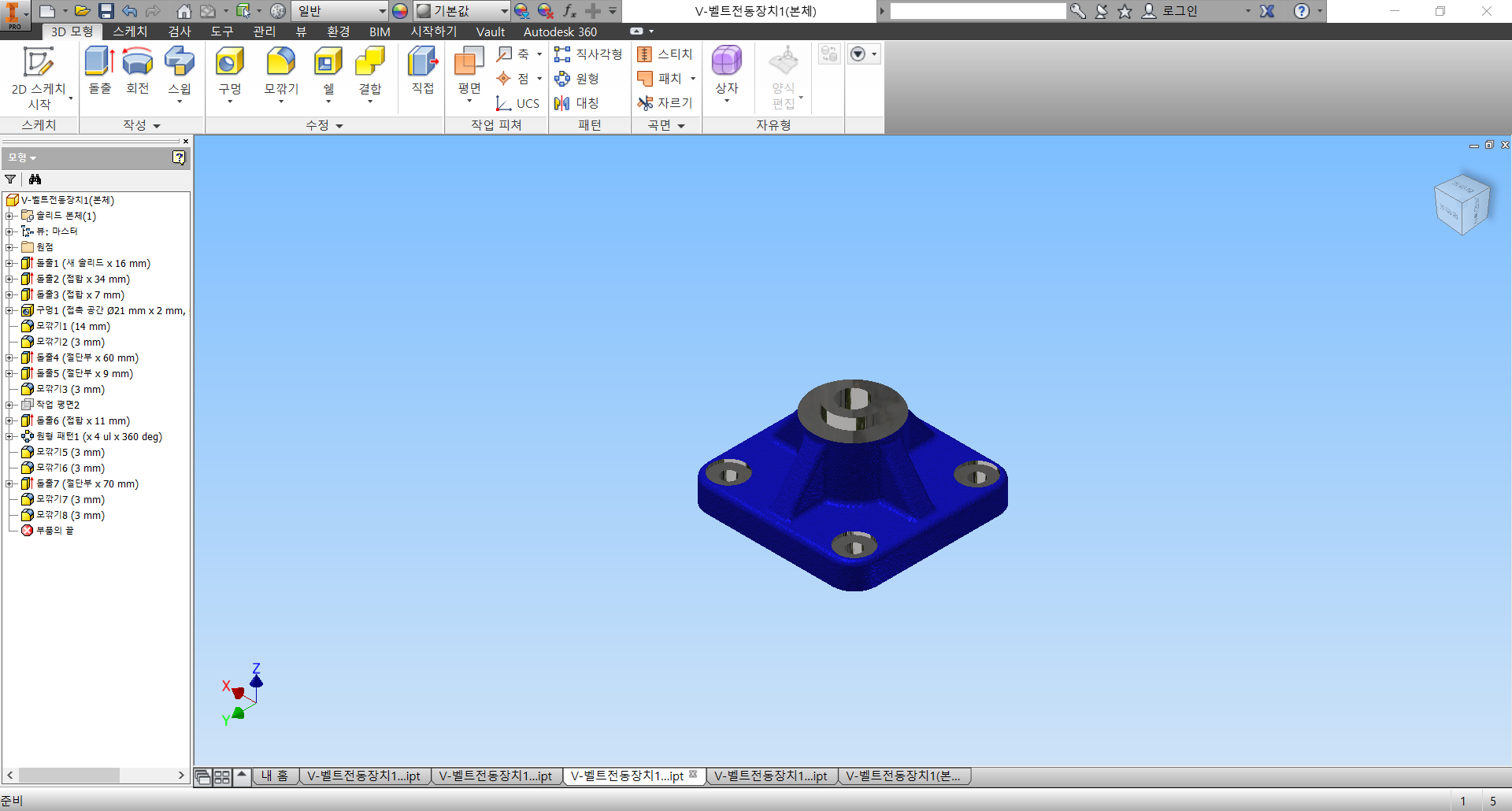

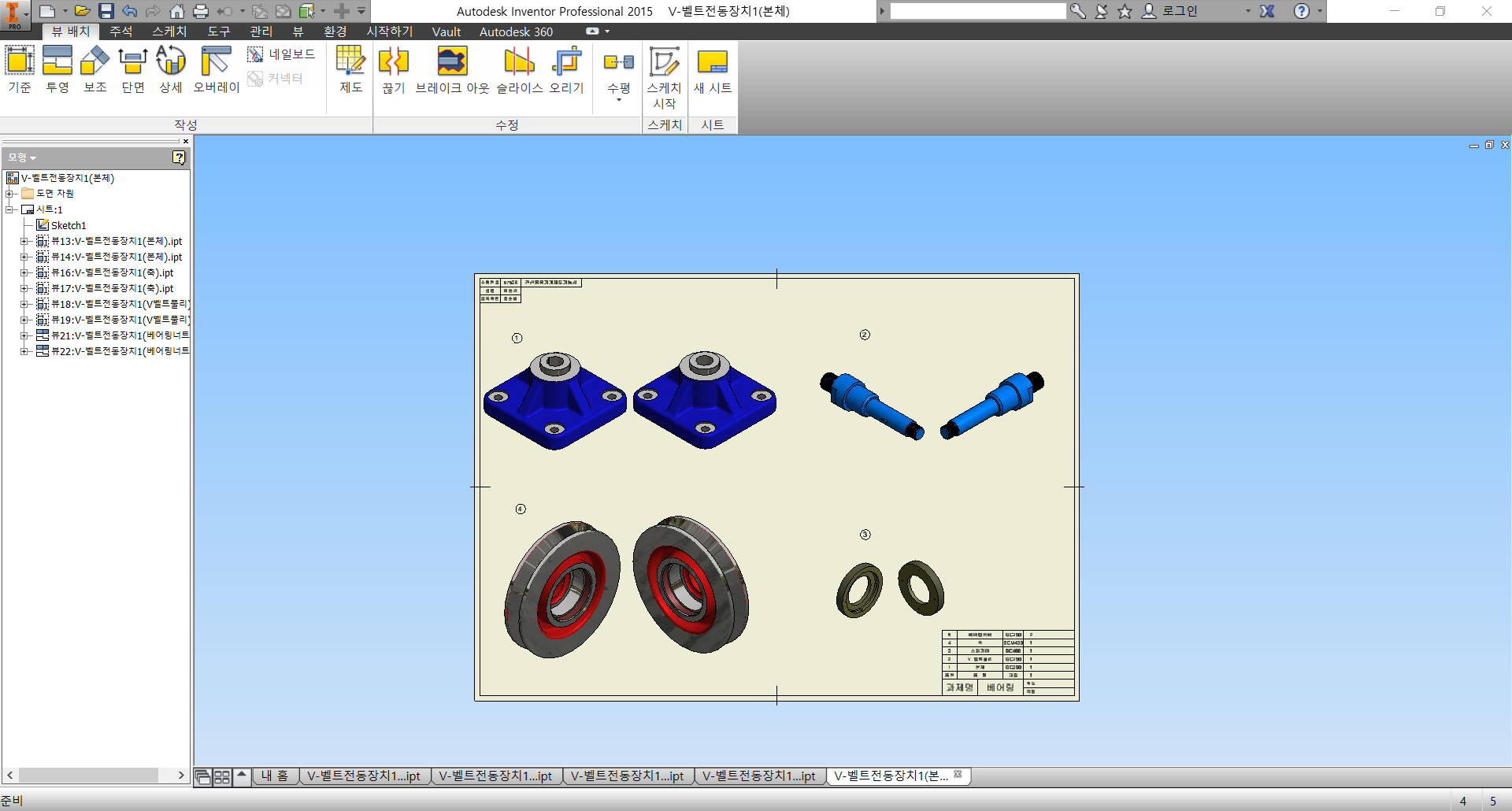

널링가공은 표면에 체크 일자선등의 문양을 새기는것으로 인벤터로 해보았지만 가공시에 정말 어려워보인다.
선택(3번) 정답(3번)
중절상에 날을 예리하게한다는것은 공구의 수명을 단축시키는 방법같다. 선택(2번) 정답(2번)
11/20 = 55점..
